Загрузка катализатора в реактор — это ключевой этап в процессе химического синтеза, который напрямую влияет на эффективность и стабильность работы реактора. Правильная плотная (равномерная) загрузка катализаторов обеспечивает оптимальное взаимодействие реагентов, что в свою очередь способствует увеличению выхода целевого продукта.
Плотная загрузка катализатора в реактор подразумевает равномерное распределение катализатора по всему объему реактора. Это позволяет обеспечить максимальную поверхность контакта между реагентами и катализатором, что значительно улучшает эффективность каталитического процесса.
Преимущества плотной загрузки включают:
- Увеличение выхода продукта: Равномерное распределение катализатора позволяет снизить время реакции.
- Снижение потерь: Минимизируется количество неактивных зон в реакторе.
- Устойчивость к колебаниям потоков: Плотная загрузка обеспечивает стабильную работу при изменении условий.
Специалисты ООО "ТиК" осуществляют плотную загрузку катализаторов в любые реакторы аксиального и радиального типов, а также многосекционные реакторы, с помощью собственного запатентованного оборудования для загрузки катализаторов и адсорбентов "ТЕХКАТ" (Патент РФ №2320526) и "ТЕХКАТ-2" (Патент РФ №185760).


В состав сервиса по плотной (равномерной) загрузке катализатора входит:
- Внутренняя инспекция и проверка состояния готовности реактора к плотной загрузке с составлением фото- и видеоотчета;

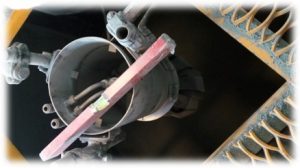

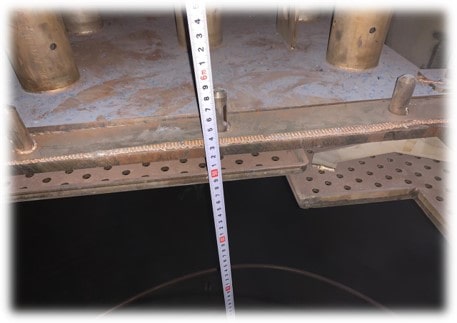

- Выполнение разметки внутренней поверхности реактора с указанием верхнего уровня каждого слоя инертного материала и катализатора с применением лазерного уровня;
- Составление оптимальной диаграммы плотной загрузки катализаторов (при необходимости);
- Плотная (равномерная) загрузка катализаторов с применением промышленной вакуумной установки для удаления катализаторной пыли, образующейся в процессе;
- Загрузка опорных, защитных и удерживающих слоев;
- Составление отчета о проделанной работе.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ ПЛОТНОЙ ЗАГРУЗКИ КАТАЛИЗАТОРОВ И АДСОРБЕНТОВ «ТЕХКАТ» (Патент РФ №2320526) и «ТЕХКАТ-2» (Патент РФ №185760):
- Коэффициент увеличения плотности по сравнению с рукавной загрузкой до 25 %;
- Типоразмер гранул загружаемого катализатора в пределах 1,1-5,0 мм;
- Возможность работы на воздухе и в инертной среде;
- Возможность загрузки катализаторов в реакторы аксиального и радиального типов;
- Возможность загрузки катализаторов в многосекционные реакторы;
- Возможность загрузки хлорированных катализаторов изомеризации без контакта с влагой воздуха;
- Возможность загрузки катализаторов в реакторы диаметром 0,9 — 6,0 м;
- Производительность по загрузке при непрерывной подаче катализатора до 8 м3/ч в зависимости от типа реактора;
- Компактные размеры – установка на распределительной тарелке.
- Высота от загруженного слоя катализатора до разбрасывателя загрузочного устройства не превышает 500 мм;
- Обеспечивается минимальный рост перепада давления по слою катализатора в течение всего межрегенерационного цикла;
- Предотвращается образование каналов и точек перегрева в слое катализатора, что обеспечивает увеличение межрегенерационного цикла.
Плотная загрузка катализаторов
За период с 2004 г. по настоящее время специалистами компании «ТиК» методом плотной упаковки загружены катализаторы общим количеством более 29 038 тонн как отечественных (ОАО «НПП Нефтехим», ОАО «АЗКиОС», ООО "РН-кат", ООО "Газпромнефть-Каталитические системы", ООО "РЕАЛ СОРБ", ООО "НПП Нефтехим", UCT), так и зарубежных производителей (Axens, UOP, Haldor Topsoe, Shell (Criterion Catalysts & Technologies), Albemarle, Grace, Chevron Lummus Global, Clariant, Johnson Matthey, Exxon Mobile, Rezel, Haihua, Pingxiang, Sinopec).
Мы постоянно повышаем уровень наших практических и теоретических знаний и навыков в области плотной загрузки катализаторов, проводя тренировки и анализируя опыт выполненных работ.


В феврале 2018 года на тренировочной базе было проведено обучение специалистов ООО «ТиК» методу плотной загрузки катализаторов с применением технологии компании Эдельхофф. Обучение проводилось инструкторами компании Эдельхофф, с выдачей соответствующих сертификатов.


Плотная загрузка катализаторов изомеризации в среде азота
- При загрузке хлорированных катализаторов изомеризации возникает необходимость полностью исключить возможность контакта катализатора с влагой окружающего воздуха;
- Плотная загрузка проводится с использованием разработанной компанией «ТиК» специальной оснастки (реакторной крышки), которая монтируется на реакторном фланце и исключает контакт катализатора с влагой атмосферного воздуха;
- Загрузочные устройства «ТЕХКАТ» и «ТЕХКАТ-2» имеют специально разработанную систему жесткого крепления к данной реакторной крышке;
- Загрузочные устройства «ТЕХКАТ» и «ТЕХКАТ-2» имеют возможность полного контроля и управления параметрами плотной загрузки с внешней площадки реактора.
